第４章 溶接装置

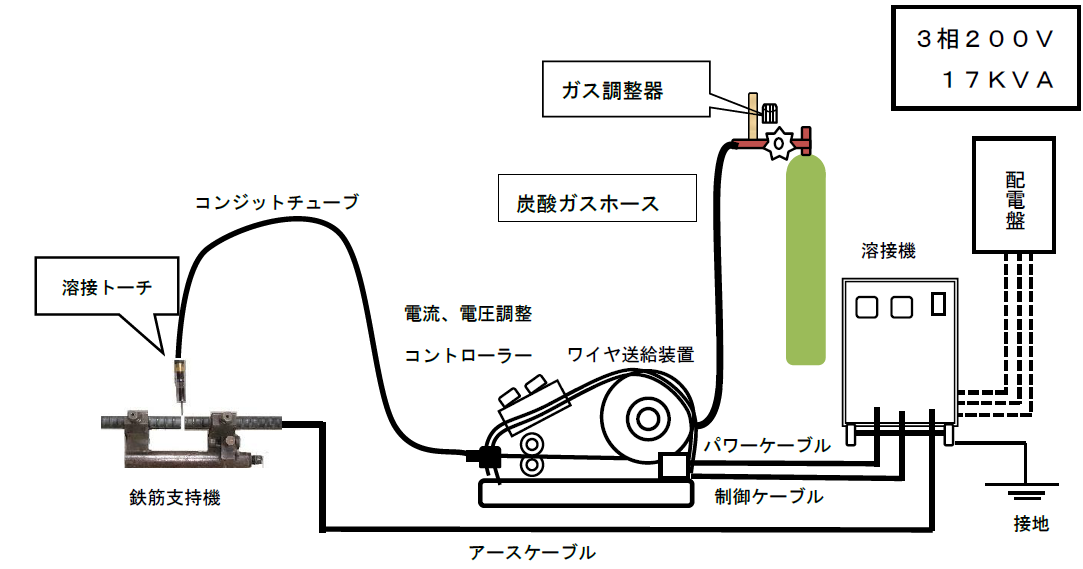

４－１ 溶接装置の構成

本工法に使用する溶接装置は、炭酸ガス半自動アーク溶接法であり、溶接用電源、ワイヤ送給装置、炭酸ガスボンベ、ガス流量調整器、溶接ホルダー、鉄筋支持機などで構成される。

４－２ 溶接機

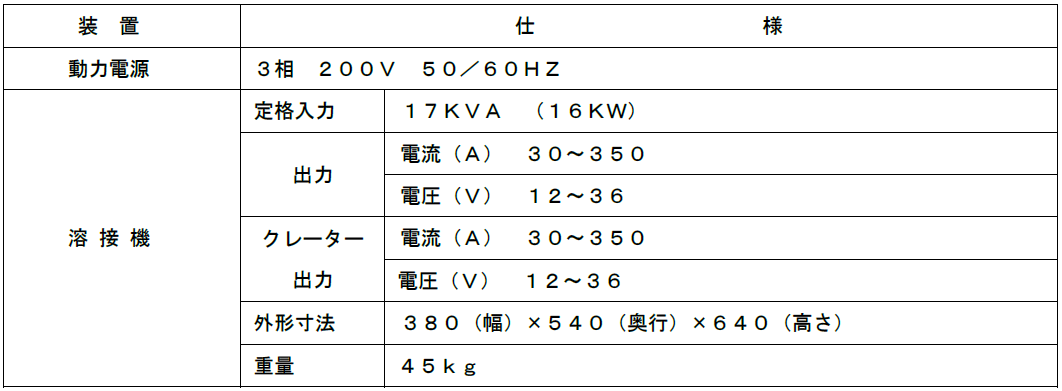

溶接機の仕様（一例）を表１３に示す。

上記仕様はパナソニックＧＲ－３の仕様である。

４－３ 溶接治具（鉄筋支持機、ガスフード、ルートゲージ、他）

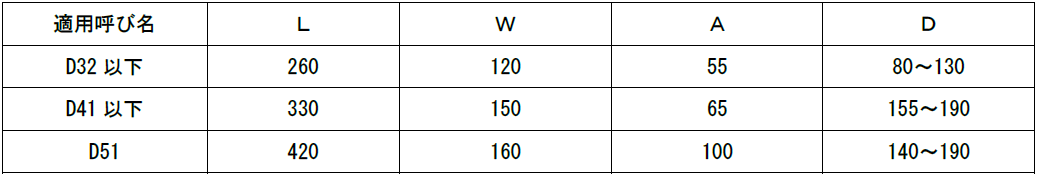

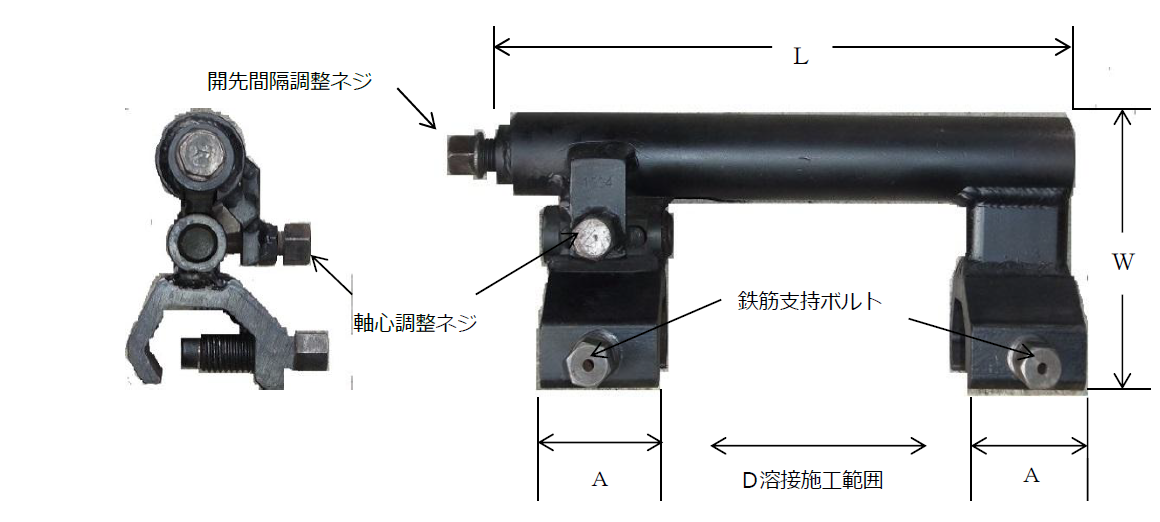

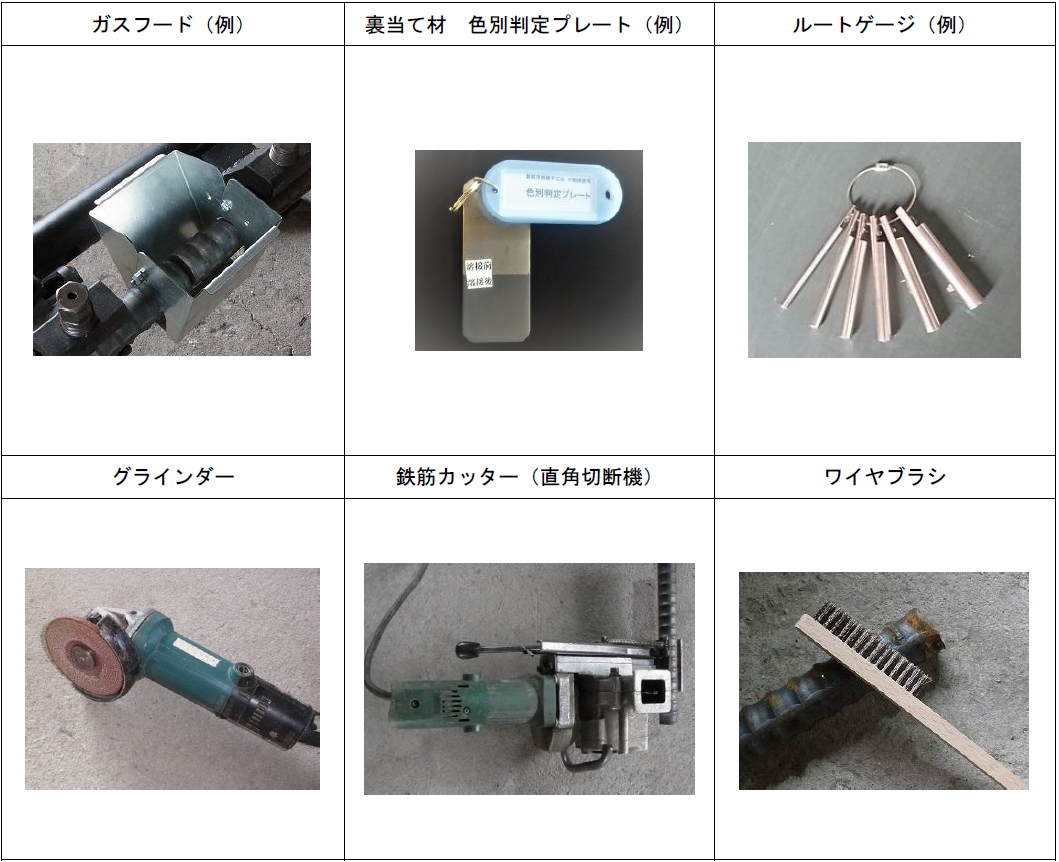

鉄筋支持機は、接合鉄筋相互の角折れ、軸心のずれを防止し、正確かつ強固に固定できるものとし、固定後開先間隔を自由に調整できるものとする。支持機の機能図を写真１に示す。また、ガスフード、ルートゲージ等、他の工具を写真２に示す。
